1.1产品概述
全自动孢子捕捉分析设备包高倍光学显微成像系统，精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段。全天候实时采集分析，节省时间，更加人性化，采用软件图像优化算法，可以更直观清晰的拍摄清楚微小目标体。
可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域
1.2功能特点
■设备采用光、电、数控技术，自动显微成像全天候对所捕获的病菌孢子自动拍摄。
■设备具有多种联网方式(4GRJ45）可随时随地联网管理；可通过网页端及手机APP端远程控制设备，如开关机、远程自动拍照和手动拍照、设置采样时间、工作时段等。
■孢子设备内有高分辨率显微镜，可以清晰拍摄显示5~100um孢子。
■孢子捕捉分析仪经过特殊风道气流循环设计，进出风口形成风道，确保空气的流通性，有效降低采集重复率，缩短了采样时间，提高了采集效率。
■孢子捕捉分析仪内置10.1寸高清大屏显示，安卓操作系统，具有良好的人机交互界面。支持本地查看拍摄照片、配置设备参数、控制设备等功能。
■内置GPS定位功能（选配），可在网页地图中查看设备位置信息数据。
■统计分析：采用云服务器技术，实现对病菌孢子图片的人工统计与分析，可实时人工远程查看确认，缩短了预测预报周期
1.3主要技术指标
供电电压 | 220V AC或太阳能供电系统供电 |
功耗 | 最大工作功耗：65W 待机功耗：26.4W |
通信方式 | 4G上传 |
网口上传 | |
工作环境 | -20～ 70℃ |
0~95%（相对湿度）、无凝结 | |
成像系统基本参数 | 光学放大10X；500万像素CMOS图像传感器(可选800万或1200万） |
内置载玻带 | 一次更换最长可以连续使用365天，每天拍3次 |
绝缘电阻 | ≥2.5MΩ（漏电保护） |
显示屏 | 10.1寸 |
系统 | 安卓 |
设备尺寸 | 600*640*1418mm |
气体采样 | 采集时间60~1200分钟（设置范围），可采集面积：长*宽（mm）50*21mm； |
工作时间设置 | 定时启动，24时制，可以任意设置24小时开启时间； |
2.设备选型
KH- | 公司代号 | |||
PSR- | 全自动孢子捕捉分析仪 | |||
4G- | 4G上传 | |||
ETH- | 网口上传 | |||
100 | 壳体 | |||
3.设备介绍及安装
3.1设备安装前检查
设备清单：
■主设备
■合格证、保修卡
■安装螺丝包

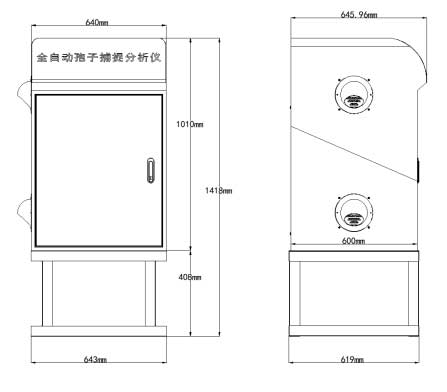

设备尺寸：
3.2安装方式
（1）选择好安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔（参考安装尺寸图）。
（2）使用配件里的膨胀螺丝装到打好4个孔位中。
（3）将设备支撑柱下面的四角抬高焊脚的4个膨胀螺丝孔位对应好，用扳手拧紧固定，即可。

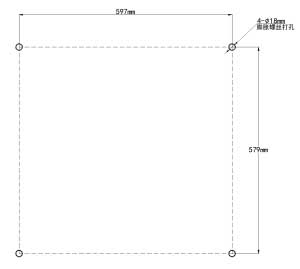

安装尺寸（单位：mm）：
4. 设备屏幕说明

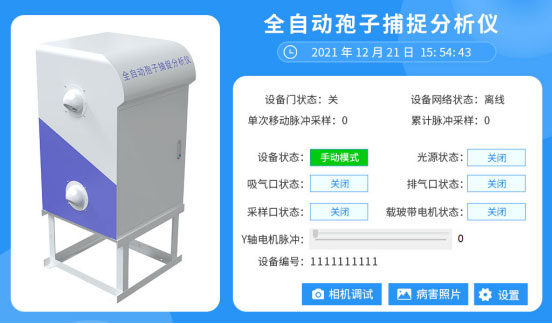

4.1 监控主页
首先把设备上电，界面如下：
设备名称：全自动孢子捕捉分析仪
时间：设备的当前时间，设备联网后可自动校时
设备门状态：设备门的开关状态（预留）。
设备网络状态：设备是否连接至云平台。
单次移动脉冲采样：每次载玻带移动距离。
累计脉冲采样：载玻带移动的总距离。
设备状态：自动模式/手动模式。自动模式为设备自动运行采集样本拍照，手动模式为手动控制设备运行。
光源状态：光源的状态，开启/关闭；手动模式下可以点击控制光源的状态。
吸气口状态：吸气口的状态，开启/关闭；手动模式下可以点击控制吸气口的状态。
排气口状态：排气口的状态，开启/关闭；手动模式下可以点击控制排气口的状态。
载玻带电机状态：载玻带电机的状态，，开启/关闭；手动模式下可以点击控制排气口的状态。
Y轴电机状态：展示显微镜的位置。
相机调试：在手动模式下电机进入相机调试界面
病害照片：点击进入照片查看界面。
设置：点击进入系统设置界面。
设备编号：设备的10位唯一地址码。

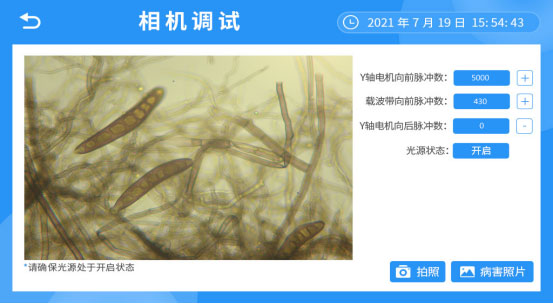

4.2 相机调试
在进行相机调试之前请先打开光源。
Y轴电机运动脉冲数：控制电机的前后微调运动
载玻带向前脉冲数：控制载玻带向前微调。
光源状态：可以点击控制光源的状态。
拍照：点击进行拍摄照片。
病害照片：点击可进入病害照片查看界面。

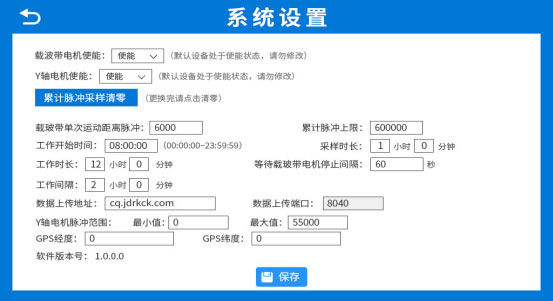

4.3 系统设置
载玻带电机使能：默认设备处于使能状态，非更换载玻带请勿修改。
Y轴电机使能：默认设备处于使能状态，非专业人士指导请勿修改。
累计脉冲采样清零：更换完载玻带请点击清零。
载玻带单次运动距离脉冲：载玻带从采样口到显微镜正下方的距离脉冲数。
开始工作时间：00:00:00~23:59:59。
累计脉冲上限：到达此上限90%时，设备将提示更换载玻带。
工作时长：设备的工作时长，0~24小时，若设置为24小时，设备将一直工作。
采样时长：0~20小时，采样时长应小于工作时长。
数据上传地址：设备上传数据的平台地址，若使用我司的农业四情平台，默认地址为：cq.jdrkck.com。
数据上传端口：设备上传数据的平台端口，若使用我司的农业四情平台，默认端口为：8040。
GPS经纬度（选配）：设备的GPS经纬度信息。

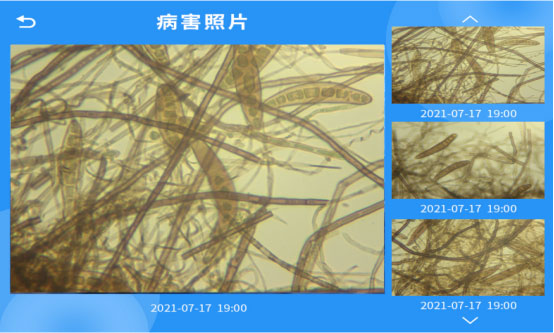

4.4病害照片
5. 接入云平台

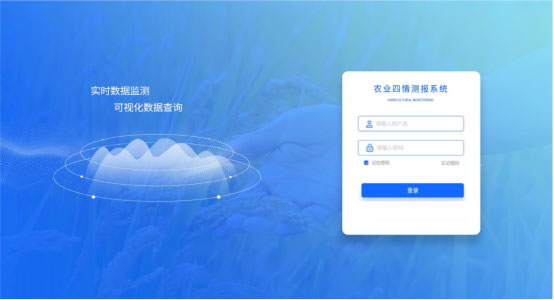

云平台登录连接farm.0531yun.cn，输入已分配好的账号密码登录即可。

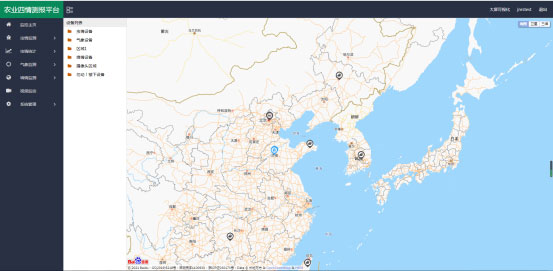

监测主页：可查看设备的位置信息

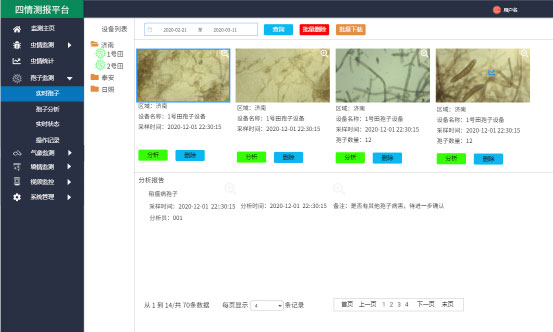

实时孢子：可查看设备拍摄的孢子图片，图片包含设备所在的区域、设备名称、采样时间等。

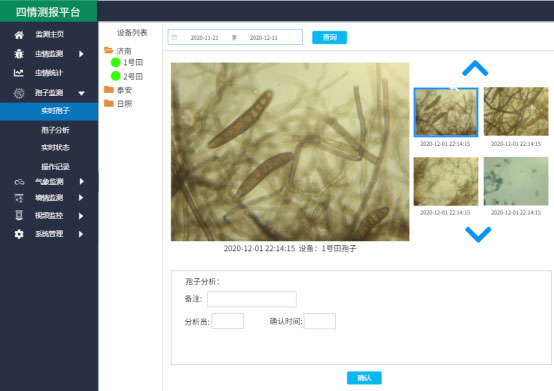

孢子分析：分析设备所拍摄图片的孢子信息，可以选择人工分析。

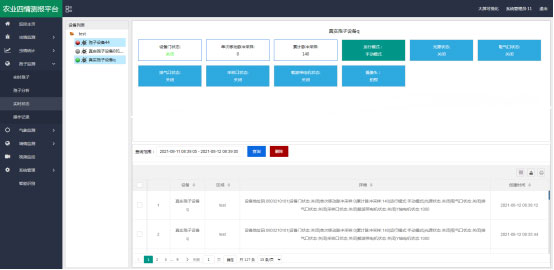

设备监测：可实时查看设备的状态，并可通过点击运行模式，切换设备的运行状态，当设备处于自动模式时，设备会按照设定的程序到达工作时间段时自动工作；当设备处于手动工作模式时，可点击“光源状态”、“吸气口状态”、“排气口状态”、“载玻带电机”、“摄像头”等控制设备工作。

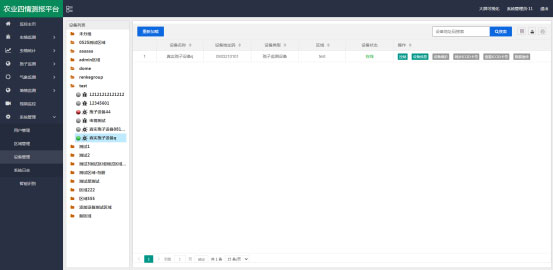

设备管理：点击“系统管理”，选择“设备管理”，点击“设备信息”，可修改“设备名称”、“设备经纬度”、“离线判断时间”、“数据存储间隔”等。还可以修改自动模式下的设备参数，如“开始时间”、“工作时长”、“采样时长”、“累计脉冲上限”、“载玻带单次移动距离脉冲数”等。
手机APP：QQ或游览器扫描下方二维码可以在“壤博士农业平台”APP上查看设备信息、远程控制设备和设置设备参数等。
